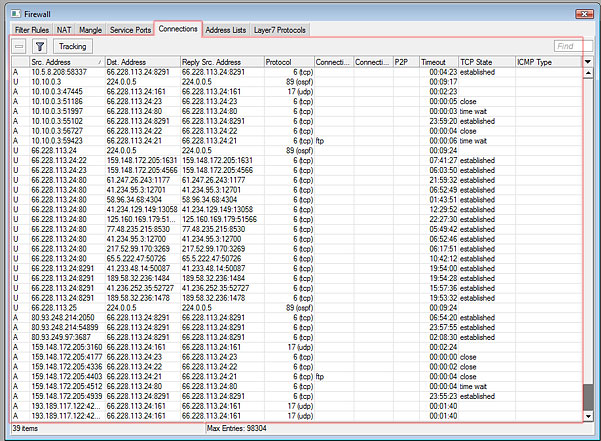

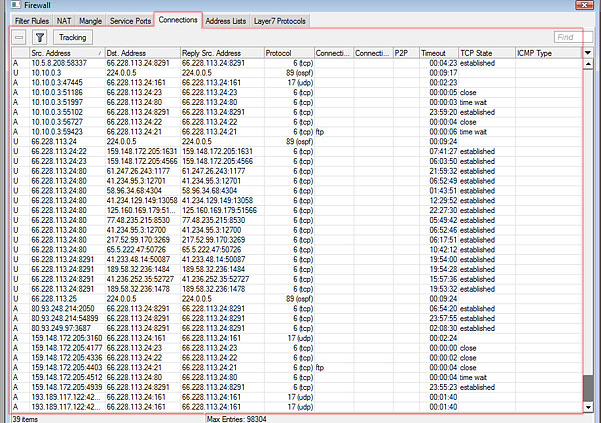

mikrotik-conntrack

La tabla RAW en MikroTik

¿Por qué usar la tabla RAW? O como mitigar un ataque DoS de manera eficiente

La entrada del blog que tiene la Oficina de Seguridad del Internauta española, explica perfectamente la descripción de los ataques DoS. De esta descripción, cabe destacar lo siguiente:

«En los ataques DoS se generan una cantidad masiva de peticiones al servicio desde una misma máquina o dirección IP, consumiendo así los recursos que ofrece el servicio hasta que llega un momento en que no tiene capacidad de respuesta y comienza a rechazar peticiones, esto es cuando se materializa la denegación del servicio.

En el caso de los ataques DDoS, se realizan peticiones o conexiones empleando un gran número de ordenadores o direcciones IP. Estas peticiones se realizan todas al mismo tiempo y hacia el mismo servicio objeto del ataque. Un ataque DDoS es más difícil de detectar, ya que el número de peticiones proviene desde diferentes IP´s y el administrador no puede bloquear la IP que está realizando las peticiones, como sí ocurre en el ataque DoS.»

La plataforma RouterOS de MikroTik, posee un cortafuegos de estado completo (stateful firewall) que, entendiendo su funcionamiento en profundidad, nos permite mitigar este tipo de ataques.

Descripción

MikroTik describe en su wiki el funcionamiento de la tabla RAW como la que permite omitir o eliminar paquetes de forma selectiva antes de que se produzca el seguimiento de la conexión (connection tracking), de manera que reduce la carga de la CPU significativamente. Es por esto que es una herramienta muy útil para mitigar los ataques de denegación de servicio.

Cómo podemos acceder a la tabla Raw

Para acceder a la tabla Raw a través de WinBox, se accede entrando en el menú lateral a IPFirewall donde se abrirá una pestaña y elegiremos la opción Raw y ahí podremos crear tablas Raw haciendo click en el mas.

mikrotik-ip-firewall-raw



Diferencias entre la tabla Raw y Filter Rules

  • Si observamos bien la imagen siguiente, en la que se muestra la comparación entre tabla Filter Rules y tabla Raw, veremos que los campos se parecen, hasta In Interface List y Out Interface List.
  • La tabla Filter Rules es diferente, ya que consta de una parte de Marcado y otra de Conexión.
  • La tabla Filter Rules, permite definir reglas mucho más precisas con respecto al «matching» y a la acción a realizar.

mikrotik-ip-firewall-raw-vs-filter



Pero, ¿esto por qué? Comparando con la tabla NAT

  • Si observamos la tabla Raw, veremos que en la opción Chain (cadena), hay solo dos opciones, prerouting y output (Figura 2), donde el realizar el marcado de paquetes y la conexión se nos antoja innecesario ya que, según la arquitectura del Packet Flow, el funcionamiento del prerouting y el output se produce previo al marcado de paquetes y la conexión y no después.mikrotik-raw-chain



mikrotik-prerouting-output

  • En cambio, en la opción Chain (cadena) de la tabla NAT veremos que aparecen dos opciones, que son dstnat y srcnat, y podemos apreciar que la acción se realiza después de que se haga el marcado de conexiones y Mangle.

mikrotik-nat-chain



mikrotik-prerouting-postrouting

Conclusión

La funcionalidad del cortafuegos de RouterOS es una de las características en las que merece la pena detenerse a comprender.

Configurando correctamente la tabla RAW, mejoramos la eficiencia del procesado de las reglas ya que la toma de decisiones, hará un recorrido más sencillo por el packet flow.

Con este recorrido más sencillo, optimizamos la carga de trabajo que le estamos forzando a la CPU. Como final de este artículo y un detalle en el que siempre hacemos hincapié (aunque sea obvio). RouterOS posee un cortafuegos que, configurado eficientemente nos va a ayudar en varios escenarios, pero ¡RouterOS es un router! Su funcionalidad principal es la de enrutar, no la de cortafuegos. Los diferentes fabricantes de firewalls existentes, diseñan los cortafuegos con electrónica específica destinada únicamente a la inspección profunda de los paquetes y a la toma de decisiones con respecto a ellos. Cada dispositivo tiene su función concreta por lo que es necesario planear la situación y configuración en la red de cada uno de ellos de manera que se dediquen óptimamente a su trabajo específico.
